RRDE電極收集率淺談
旋轉圓盤圓環電極（RRDE）是一類常見的電極，可以用于中間產物的分析，以及一些理論測試，比如ORR電子轉移數目的計算。
常見的RRDE材料有玻碳（GC）、鉑（Pt）、金（Au）等。以GC盤Pt環RRDE為例，用于測試ORR電子轉移數目時，用雙恒電位儀（雙通道電化學工作站）測試四電極體系，在GC盤上做LSV測試，在Pt上做CA測試，通過盤電流Id、環電流Ir以及收集率N，代入公式可以計算電子轉移數目。
RRDE收集率與電極的物理尺寸有關，具體說來與盤的直徑(d1)，環的內徑(d2)以及環的外徑（d3）相關，環的內徑(d2)與盤直徑(d1)差值就是盤環間距。因此，對于RRDE電極而言，加工精度非常關鍵。理化公司總代理的美國PINE公司RRDE電極，工藝先進，加工精度um級別，可以確保實驗的準確性和重復性。以PINE經典的E7R9電極為例，盤環間距320 um，收集率37%，已在各類高影響因子SCI論文里被報道。若盤環間距過小，則收集率較低如不到30%，若盤環間距過大，則收集率較高如超過40%，都不利于中間產物的有效收集和測試。

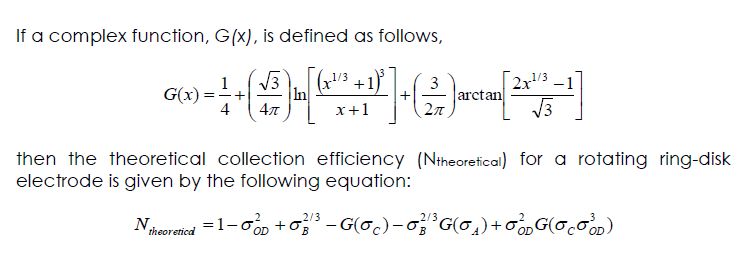

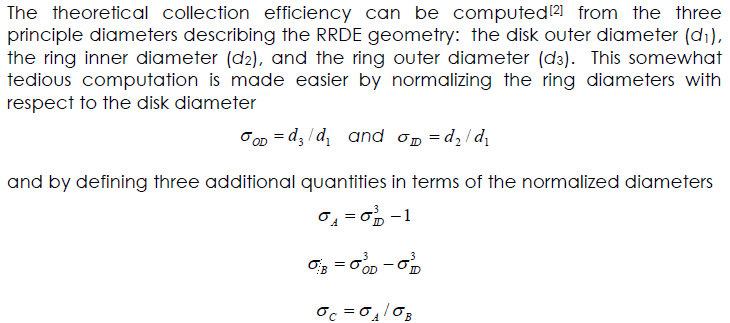

理論收集率Ntheoretical 計算如下：
科研工作者拿到一支新的RRDE后，可以實驗測試一下實際收集率Nempirical，對比一下與理論收集率Ntheoretical 區別，二者非常接近。

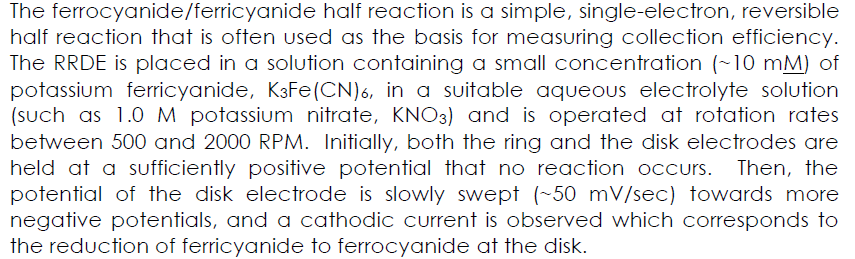

Nempirical的測試方法可以用標準鐵氰化鉀溶液測試，在旋轉條件下測試極限環電流iLIMITING,RING和極限盤電流iLIMITING,DISK，二者絕對值比值是Nempirical。

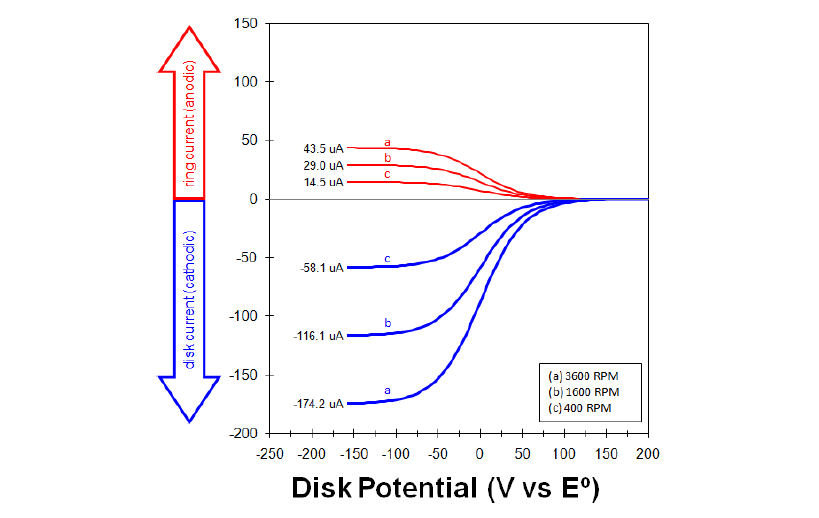

不同轉速下的RRDE測試圖
