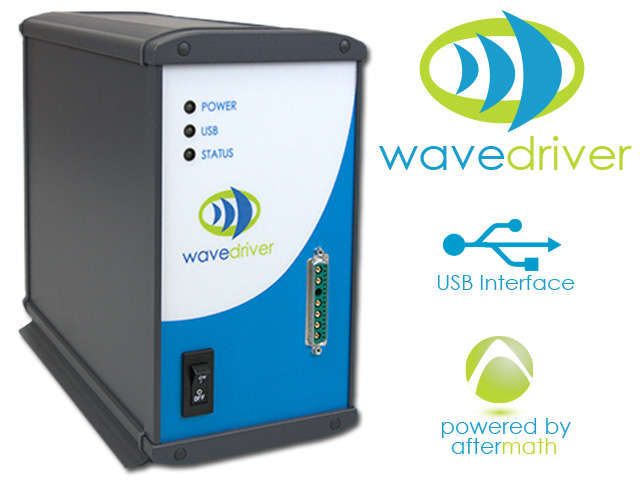

WaveDriver 40 雙恒電位儀
WaveDriver 40 雙恒電位儀
WaveDriver 40是一款多用途的真正集成了雙恒電位儀的電化學工作站。它搭配對電極和參比電極，可以控制一個或兩個工作電極在同一電化學體系中進行操作，是開展RRDE旋轉環盤伏安法研究的理想裝置。
特點：
1. 集成雙恒電位儀：可連接一個或兩個工作電極，連接簡單，無需適配接頭
2. 施加/測量電流：±100 nA ~ ±1 A
3. 施加/測量電壓：±2.5 V，±10 V，±15 V
4. 測量技術：支持所有流行的恒電壓或恒電流掃描技術，如BE、CV、LSV、CA、DPV、SWV、NPV、ASV、OCP、ZRA、RCP等
5. 定制包：RRDE（旋轉環盤）、RDE（旋轉圓盤）、RCE（旋轉圓柱）、光譜電化學
6. AfterMath軟件：強大的繪圖、分析、數據轉換功能
應用：
RRDE（旋轉環盤）
RDE（旋轉圓盤）
RCE（旋轉圓柱）
光譜電化學
技術參數：
工作電極通道數：2
測量電流：
檔位：±1 A、±100 mA、±10 mA、±1 mA、±100 μA、±10 μA、±1 μA、±100 nA
分辨率：31.3 μA、3.13 μA、313 nA、31.3 nA、3.13 nA、313 pA、31.3 pA、3.13 pA
精度：設定值的±0.2%；檔位的±0.05%
泄漏電流：<10 pA，25℃
自動量程：有
實際電流范圍：20 pA~1.0 A
ADC輸入：16 bits
過濾器：10 Hz、30 Hz、100 Hz、1 kHz、10 kHz（二極低通貝塞爾濾波）
施加電流：
檔位：±1 A、±100 mA、±10 mA、±1 mA、±100 μA、±10 μA、±1 μA、±100 nA
分辨率：31.3 μA、3.13 μA、313 nA、31.3 nA、3.13 nA、313 pA、31.3 pA、3.13 pA
精度：設定值的±0.2%；檔位的±0.05%
DAC輸出：16 bits
功率放大器（對電極放大器）：
輸出電流：±1.0 A（最大）
短路限流：1 A和100 mA檔 <1.3 A；10 mA~100 nA檔 < 200 mA
順從電壓：>±17 V
帶寬：>2.5 MHz
噪音和脈動：<35 μVRMS（2 MHz）
轉換速率/上升時間：10 V/μs
靜電計（參比電極放大器）：
輸入阻抗：>1013 Ω，同時<10 pF
輸入電流：<10 pA泄漏電流，25℃
CMRR：0~1 kHz時>100 dB；10 kHz時>74 dB
靜電計帶寬：>15 MHz （3 dB）
測量電壓：
檔位：±15.0 V、±10.0 V、±2.5 V
分辨率：469 μV、313 μV、78 μV /DAC bit
精度：設定值的±0.2%；檔位的±0.05%
ADC輸出：16 bits
過濾器：10 Hz、30 Hz、100 Hz、1 kHz、10 kHz（二極低通貝塞爾濾波）
施加電壓：
檔位：±15.0 V、±10.0 V、±2.5 V
分辨率：469 μV、313 μV、78 μV /DAC bit
精度：設定值的±0.2%；檔位的±0.05%
DAC輸出：16 bits
CV掃描速度（最?。?0 μV/s （469 μV/46.9 s、313 μV/31.3 s或78 μV/7.8 s）
CV掃描速度（最大）：75 V/s
數據采集：
時鐘分辨率：10 ns
采樣點間距：80 μs（最?。?/span>
同步性；同時采集所有模擬輸入信號
數據點數量：每個測試<1000萬
EIS阻抗：否
電源：輸入100~240 VAC，1.4~0.7 A，50~60 Hz；輸出24.0 VDC（±5%），5.0 A
設備尺寸：160×324×255 mm
設備凈重：4.6 kg
工作溫度：10~40℃
工作濕度：最大80%RH，無凝結水
接口：USB
