科普——“電催化CP”的優勢大起底
當今，在電化學催化領域，RRDE與雙恒電位儀的聯用已經成為研究ORR電催化的最重要的工具。美國pine公司“電催化CP”，是由美國PINE旋轉圓盤圓環電極裝置（MSR）搭配WaveDriver200雙恒電位儀聯用組成的“電催化CP”，是ORR（電催化氧還原）、HER、OER實驗的必備儀器。

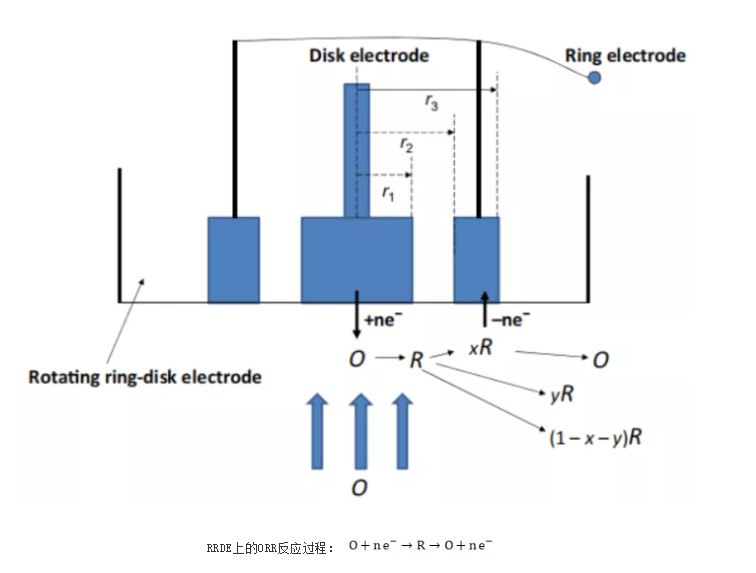

在質子交換膜燃料電池（PEMFC）中，陰極的ORR通常都是通過電催化來實現的。當ORR反應通過貴金屬或非貴金屬催化劑進行電催化時，都會產生副產物或中間產物，如過氧化氫。為了檢測過氧化物的產生量，可以通過RRDE收集實驗來探測電催化劑產生過氧化物的趨勢。在雙恒電位儀上測量圓盤電極極化曲線的同時，將環電壓設置為恒電位，控制圓環電極在固定的極化電勢，用以檢測圓盤電極上產生的反應中間物產率。

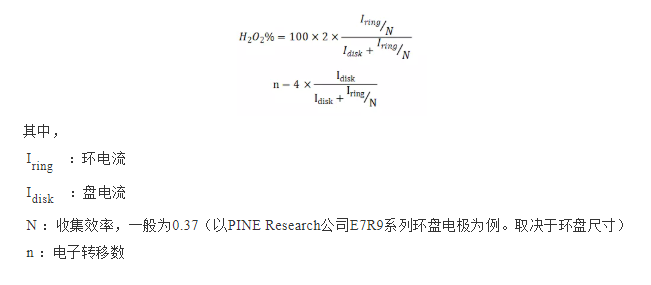

氧還原反應（ORR）的電子轉移數n和相應的雙氧水（中間產物）產率%可分別通過公式測得：

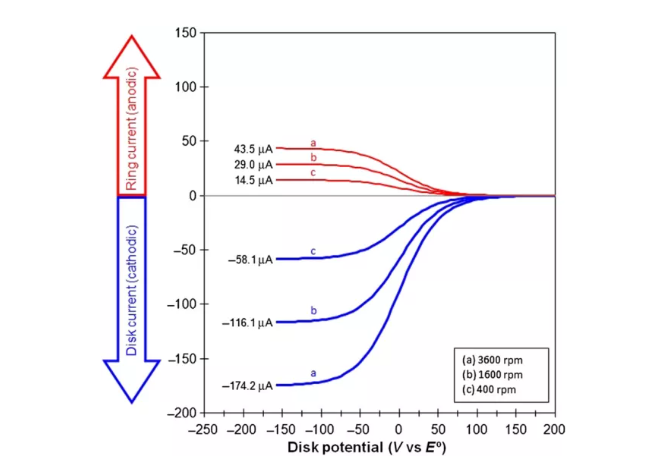

典型的采用RRDE獲得的電流-電位圖

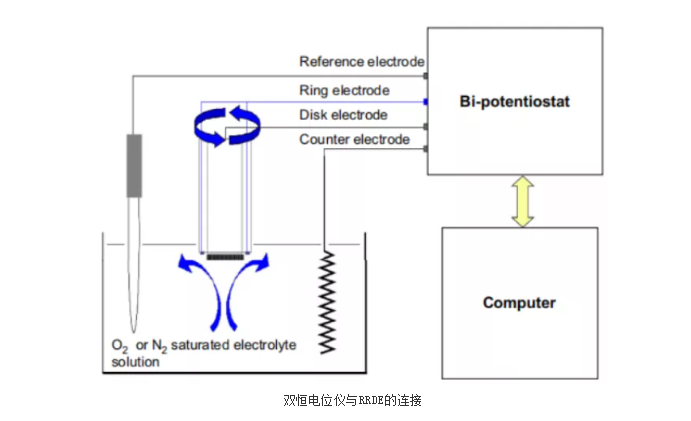

由于需要獲得盤電流和環電流數據，雙恒電位儀應運而生。它是一種可以分別獨立控制兩個在同一測試溶液中的工作電極（盤電極和環電極）上的電極電勢的裝置。其結構如下：

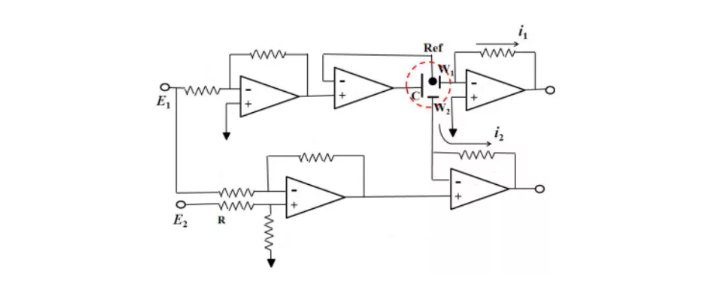

從結構上說，雙恒電位儀并不是兩個恒電位儀的簡單疊加，下圖便是一個典型的具有多個運算放大器的雙恒電位儀的電路圖。E1為施加到工作電極1（W1）上的電位，E2可以獨立的選擇電位。因此，工作電極2（W2）可以被獨立的控制，通過這種方式，在RRDE應用中，我們就可以相對于同一參比電極對盤電極和環電極的電極電位分別進行控制。
除了與RRDE組成電催化CP，雙恒電位儀還可應用于：
(1) 電合成、電沉積（電鍍）、陽極氧化、電解等反應機理研究；
(2) 電化學分析研究，包括：氧還原研究（ORR）、氧析出研究（OER）、氫析出（HER）、二氧化碳還原等；
(3) 能源材料（鋰離子電池、太陽能電池、燃料動力電池和超級電容器等）、先進功能材料以及傳感器的性能研究；
(4) 金屬材料的腐蝕行為研究與耐蝕性評價；
(5) 緩蝕劑、水質穩定劑、涂層以及陰極保護效率的快速評價；
(6) 液相色譜中的雙工作電極電化學檢測器(twin LCEC）；
(7) 液-液相界面伏安法。
因此，電催化CP已成為檢測電催化反應中間產物和研究電極反應機理的重要流體動力學設備。美國PINE旋轉圓盤圓環電極裝置（MSR）搭配WaveDriver200雙恒電位儀聯用組成的“電催化CP”，是ORR（電催化氧還原）、HER、OER實驗的必備儀器。而且美國PINE公司既然有其經典的旋轉圓盤圓環電極產品，其自身的美國PINE雙恒電位儀在功能和軟件上，特別定制，特別便利實現ORR、HER、OER，是電催化的天作之合。故稱為“電催化CP”，其九大功能，且聽一一道來！

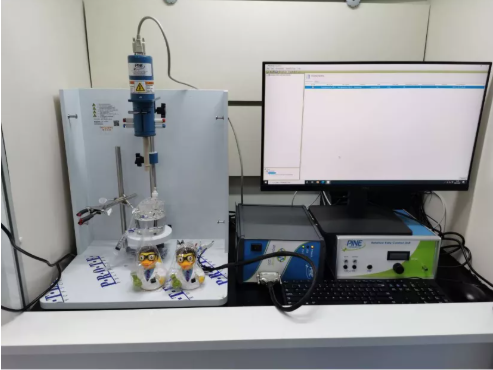

▲ 某實驗室RRDE+電化學工作站聯用于電催化實驗
理化（香港）有限公司（PHYCHEMI公司）是美國PINE電化學系列產品在大中華地區的總代理，歡迎咨詢！
